№52. Одноэтажный каркасный дом 8х9

Проект каркасно-щитового дома №52 (габаритными размерами 8х9 метров) с эркером представляет собой объемно-планировочное решение, ориентированное на возведение в условиях умеренно-континентального климата, характерного для региона Вологды. При разработке конструктивной документации учитывались требования СП 55.13330.2016 «Дома жилые одноквартирные» в части обеспечения несущей способности и пространственной жесткости сборного каркаса. Эркерный выступ, усложняющий геометрию наружных стен, требует тщательной проработки узлов примыкания для минимизации мостиков холода и восприятия ветровых нагрузок согласно картам районирования СП 20.13330.2016 «Нагрузки и воздействия». Ниже представлен детальный разбор архитектурно-конструктивных и технологических аспектов реализации данного объекта.

Объемно-планировочные и архитектурные решения для каркасного дома с эркером

Планировочная структура данного каркасника разработана с учетом функционального зонирования, характерного для жилых домов круглогодичного проживания. Наличие эркера позволяет не только увеличить полезную площадь помещений, но и обогатить фасадную композицию, что актуально для современных заказчиков, изучающих каталог типовых или авторских проектов. Габариты 8х9 метров относятся к категории оптимальной площади для возведения как компактных дачных домиков, так и полноценных жилых объектов для постоянного проживания.

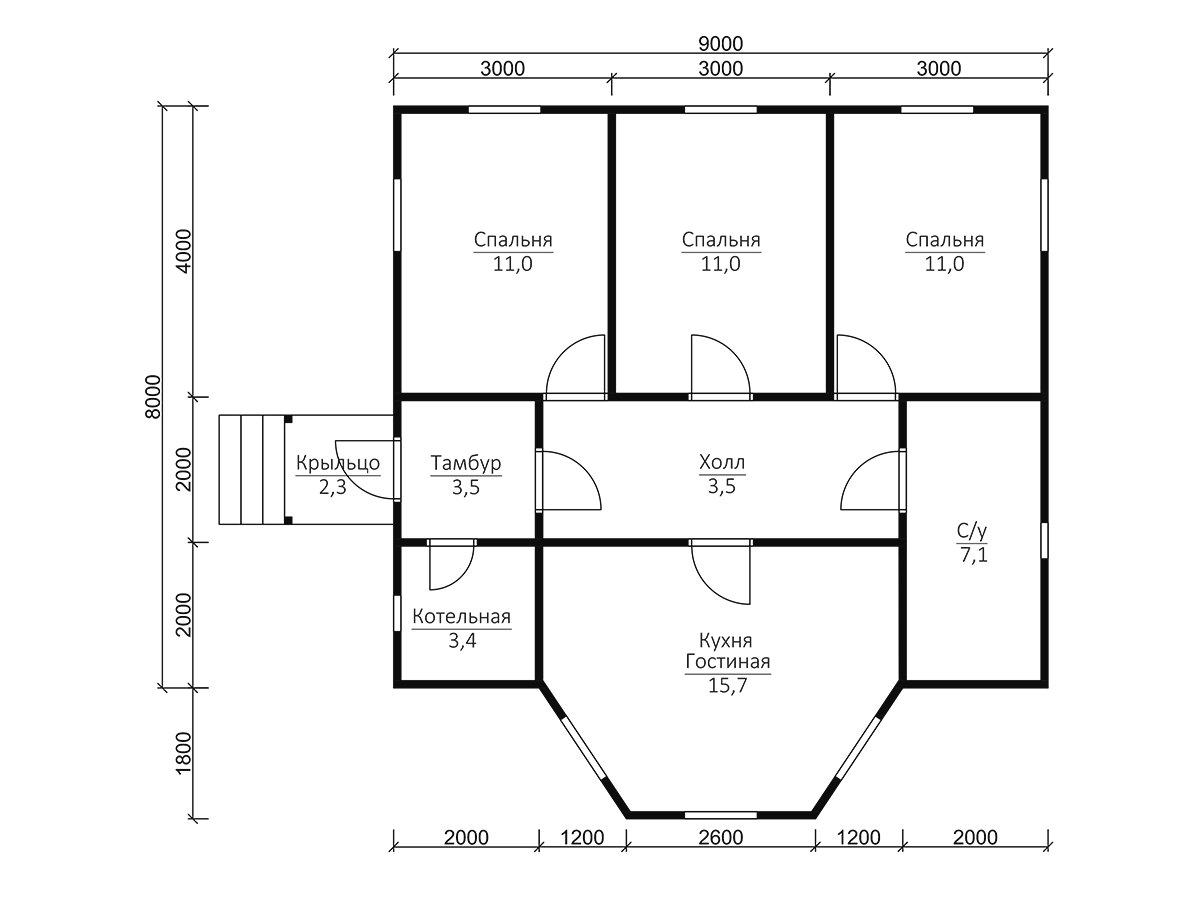

Внутренняя планировка ориентирована на размещение дневной зоны (кухня-гостиная) в эркерной части, что обеспечивает высокий уровень инсоляции согласно нормам СП 52.13330.2016 «Естественное и искусственное освещение». При разработке чертежей и эскизных схем особое внимание уделено обеспечению свободной циркуляции воздуха для вентиляции каркасных стен, предотвращающей накопление влаги в толще утеплителя. Конструкция узкая в плане (8 метров) позволяет использовать стандартные пиломатериалы по ГОСТ 24454-80 без наращивания по длине.

Архитектурная выразительность достигается не только за счет эркера, но и путем выбора типа кровельной системы — проект предусматривает монтаж как двускатной, так и вальмовой кровли. Выбор зависит от ветрового района строительства (для Вологды — II район) и эстетических предпочтений владельца. Визуализация на фото готовых объектов и планировки демонстрируют возможность интеграции террас или балконов, что расширяет функционал малометражных построек. Важно отметить, что все нестандартные архитектурные элементы проходят проверку на соответствие требованиям Федерального закона №123-ФЗ по пожарным разрывам.

При разработке планировок для зимних и летних домиков учитывается необходимость размещения тамбура-шлюза, снижающего теплопотери. В данном проекте входная группа спроектирована таким образом, чтобы минимизировать прямое попадание холодного воздуха в жилые комнаты. Схемы расположения перегородок увязаны с шагом несущих стоек каркаса, что позволяет избежать лишних затрат на усиление проемов. Для заказчиков, ищущих недорогие, но практичные решения, данная планировка предлагает рациональное использование каждого квадратного метра.

Конструктивные решения узлов и несущей способности каркасника

Несущий остов дома выполнен по каркасно-щитовой технологии, которая предполагает заводское изготовление щитов (домокомплекта) с последующей сборкой на стройплощадке. Пространственная жесткость обеспечивается совместной работой стоечного каркаса, верхней и нижней обвязки, а также листовых материалов обшивки. Расчетная схема базируется на положениях СП 64.13330.2017 «Деревянные конструкции», где учитываются расчетные сопротивления древесины (сосна, ель) при заданных нагрузках.

Узлы примыкания эркера к основному объему являются зонами концентрации напряжений, поэтому в данных местах применяются усиленные стойки и дополнительные ригели. Соединения элементов в узлах должны выполняться с использованием механических связей (болтов, нагелей, гвоздей) или по ГОСТ 30974-2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий». Это гарантирует, что каркасный дом выдержит расчетные снеговые нагрузки для Вологодской области (ориентировочно 180 кг/м²).

Межэтажные перекрытия (при наличии мансардного этажа) проектируются по принципу деревянных балок с заполнением из минераловатных плит. Конструкция перекрытий проверяется на прогиб (предельное состояние второй группы) согласно СП 20.13330, чтобы исключить зыбкость полов. Бригада плотников при монтаже обязана строго соблюдать проектную документацию, особенно в части шага балок и их опирания на несущие стены. Устройство черновых полов и обрешетки под кровлю регламентируется СП 70.13330.2012 «Несущие и ограждающие конструкции».

Для обеспечения геометрической неизменяемости каркасника в продольном направлении предусмотрены постоянные связи (ветровые раскосы) или жесткая обшивка плитами ОСП. В щитовых конструкциях роль диафрагм жесткости выполняют сами стеновые панели, соединенные между собой шурупными стяжками. Такая система обеспечивает устойчивость здания к прогрессирующему обрушению. Расчет оснований и фундаментов (винтовые сваи или лента) ведется по СП 22.13330.2016 с учетом результатов геологических изысканий, что исключает неравномерные осадки и перекосы эркерной части.

Теплотехнический расчет и обеспечение энергоэффективности

Для обеспечения комфортного проживания и соответствия современным требованиям по энергосбережению проект содержит детальный теплотехнический расчет ограждающих конструкций. Сопротивление теплопередаче стенового заполнения определяется согласно методике СП 50.13330.2012 «Тепловая защита зданий». При строительстве в Вологде толщина утеплителя в стенах и перекрытиях принимается такой, чтобы привести приведенное сопротивление к нормируемым значениям для градусо-суток отопительного периода (ГСОП).

Конструкция стены представляет собой многослойную систему: внутренняя отделка (вагонка или гипсокартон), пароизоляционная пленка, несущий каркас с утеплителем из базальтового волокна, ветрозащитная мембрана и наружная отделка (имитация бруса, блок-хаус или фасадная доска). Важно исключить продуваемость стыков щитов, так как это прямой путь к потере тепла и увлажнению древесины. Все монтажные швы и зазоры конопатятся или заполняются вспененными уплотнителями.

Особое внимание уделяется теплозащите эркера, который является наиболее холодной частью фасада. В зонах примыкания оконных блоков к стеновой панели используются регулируемые подкладки и ленты ПСУЛ, исключающие продувание. Окна в проекте применяются стеклопакеты с низкоэмиссионным покрытием (I-стекло) в соответствии с ГОСТ 30674-99. Выбор энергоэффективных стеклопакетов критичен для снижения эксплуатационных расходов на отопление, что делает такие дома востребованными среди тех, кто ищет теплые и экономичные варианты.

Помимо стен, рассчитывается тепловой контур чердачного перекрытия или мансардной кровли. В случае устройства вальмовой или четырехскатной крыши в мансарде образуются сложные узлы примыкания, которые требуют тщательной пароизоляции. Применение современных диффузионных мембран позволяет выводить излишки влаги из утеплителя, сохраняя его теплотехнические характеристики на весь срок службы. Правильно спроектированная теплозащита — залог того, что даже бюджетные каркасные домики будут пригодны для проживания в зимний период.

Организация строительства и монтаж силами профессиональной бригады

Процесс возведения объекта от фундамента до кровли требует четкого соблюдения технологической карты и регламентов СП 48.13330.2019 «Организация строительства». Доставка домокомплекта на участок осуществляется транспортом компании с готовностью элементов высокой степени заводской готовности, что сокращает сроки монтажа и минимизирует количество отходов. Сборка каркасного дома производится бригадой плотников, специализирующихся на деревянном домостроении и знакомых с особенностями сборки каркасно-щитовых конструкций.

Монтаж начинается с устройства фундамента — для данного проекта часто выбираются винтовые сваи, позволяющие вести строительство даже в стесненных условиях или на слабых грунтах без бетонных работ в зимнее время. По оголовкам свай монтируется ростверк (деревянная обвязка), который перед укладкой обрабатывается антисептиками глубокого проникновения. Далее производится установка стеновых панелей с их временным раскреплением и последующей фиксацией в проектное положение. Контроль вертикальности и горизонтальности ведется на каждом этапе.

Особое значение имеет технология соединения стен и перегородок с полами. Плиты перекрытия первого этажа укладываются на обвязку с прокладкой уплотнительной ленты. Сборка силового каркаса крыши (стропильной системы) требует высокой квалификации, так как от этого зависит геометрия кровли и ее способность воспринимать снеговые мешки. Настил кровельного покрытия (металлочерепица, профнастил или гибкая черепица) выполняется с учетом рекомендаций производителя и обеспечения вентиляции подкровельного пространства.

Технический надзор ведется на всех этапах, включая освидетельствование скрытых работ: узлы опирания балок, анкеровка стен к фундаменту, пароизоляция и ветрозащита. По завершении монтажа производится покраска фасадных досок или обработка защитными составами для продления срока службы древесины. Многие организации предлагают услуги по возведению таких объектов под ключ, включая подведение инженерных сетей. В итоге заказчик получает готовый к эксплуатации дом, соответствующий всем действующим строительным нормам и техническим регламентам.
